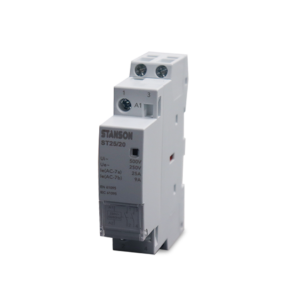

کنتاکتور
کنتاکتور یک تجهیز کلیدزنی فرمان پذیر برای قطع و وصل بار است. برای خرید کنتاکتور باید نوع مصرف کننده، جریان کاری در رده کاربرد، ولتاژ مدار قدرت و مشخصات بوبین معلوم باشد. در نجات صنعت، درخواست تامین کنتاکتور و لوازم جانبی آن بر اساس کد فنی، تصویر پلاک یا مشخصات بار بررسی می شود.
انواع و کاربردها
کنتاکتور موتور: برای راه اندازی و قطع موتور با توجه به رده کاربرد و تعداد دفعات کلیدزنی انتخاب می شود.
کنتاکتور بار مقاومتی: جریان مجاز آن برای بار گرمایشی یا مقاومتی باید از رده کاربرد مربوط خوانده شود.
کنتاکتور خازنی: برای شرایط وصل بانک خازنی و جریان هجومی آن طراحی می شود؛ معادل ساده کنتاکتور موتور نیست.
کنتاکتور کمکی: برای مدار فرمان و افزایش تعداد کنتاکت های کنترلی؛ ظرفیت آن با مدار قدرت یکسان فرض نمی شود.
راهنمای انتخاب فنی
1. در AC-1 عمدتا بارهای غیرالقایی یا کم القا مطرح هستند؛ AC-3 کاربرد متداول موتور قفس سنجابی با قطع در حالت کار را پوشش می دهد. عدد جریان این دو رده را با هم جایگزین نکنید.
2. ولتاژ بوبین، AC یا DC بودن و فرکانس مجاز را جدا از ولتاژ مدار قدرت ثبت کنید. پسوند کد کالا اغلب برای تشخیص بوبین تعیین کننده است.
3. برای حرکت ضربه ای، معکوس کردن مکرر یا ترمز خلاف جریان، رده AC-4 و دوام الکتریکی اعلام شده برای همان شرایط را بررسی کنید؛ جریان AC-3 معیار کافی برای این کار نیست.
4. تعداد پل، کنتاکت کمکی NO/NC، سازگاری با بی متال و اینترلاک مکانیکی را کنترل کنید.
5. برای تابلو گرم یا نصب فشرده، کاهش ظرفیت و فواصل نصب مطابق کاتالوگ بررسی شود.
نکته مهم در جایگزینی و خرید
کنتاکتور به تنهایی محافظ اتصال کوتاه یا اضافه بار موتور نیست. مجموعه باید با تجهیزات حفاظت موتور و حفاظت اتصال کوتاه هماهنگ شود. هنگام تغییر برند، علاوه بر جریان، ابعاد نصب و امکان اتصال متعلقات قبلی نیز اهمیت دارد.
اطلاعات لازم برای استعلام
• کد کامل کنتاکتور و بوبین یا عکس خوانای برچسب
• نوع بار، توان و جریان موتور و ولتاژ مدار قدرت
• ولتاژ و نوع تغذیه فرمان، تعداد کنتاکت کمکی
• تعداد قطع و وصل، شرایط تابلو و لوازم همراه
عوامل موثر بر قیمت
قیمت تابع سری، رده کاربرد، جریان، نوع بوبین و متعلقات است. موجود بودن یک نام برند به معنی موجود بودن تمام ولتاژهای بوبین یا تمام کدهای همان سری نیست؛ کد نهایی در استعلام مشخص می شود.
پرسش های متداول
کنتاکتور ۲۵ آمپر برای هر بار ۲۵ آمپری مناسب است؟
خیر. باید معلوم باشد عدد ۲۵ آمپر برای چه ولتاژ و رده کاربردی اعلام شده است.
آیا می توان فقط بوبین را تعویض کرد؟
در مدل هایی که سازنده اجازه می دهد ممکن است؛ کد بوبین و سازگاری با بدنه باید دقیقا کنترل شود.
استانداردها و منابع فنی
IEC 60947-4-1:2023 برای کنتاکتورها و راه اندازهای الکترومکانیکی مرجع مرتبط است. راهنمای رسمی Schneider Electric تفاوت AC-1 و AC-3 را بر اساس نوع بار و شرایط قطع و وصل توضیح می دهد.
Schneider Electric؛ تفاوت AC-1 و AC-3
این راهنما برای انتخاب اولیه و آماده کردن استعلام است. انطباق هر کد کالا باید از مدارک همان مدل و الزامات پروژه تایید شود.
