سیم، کابل و اتصالات صنعتی

برای خرید سیم و کابل صنعتی، سطح مقطع تنها معیار نیست. جریان بار، طول مسیر، افت ولتاژ، روش نصب، دما و حرکت ثابت یا متحرک باید مشخص شوند. کابل قدرت، کابل فرمان و کابل مناسب حرکت پیوسته وظایف متفاوتی دارند و جایگزینی آنها فقط با تعداد رشته و ظاهر انجام نمی شود.

درخواست تامین و استعلام قیمت

انواع و کاربردها

کابل قدرت: برای تغذیه تجهیزات؛ ولتاژ نامی، هادی، عایق و ظرفیت جریان متناسب با نصب انتخاب می شوند.

کابل فرمان: برای مدارهای کنترل؛ تعداد رشته، شماره گذاری و مشخصات عایق اهمیت دارند.

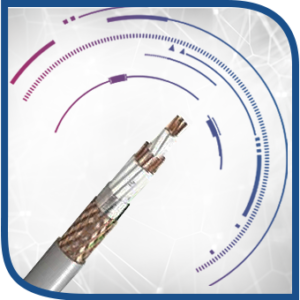

کابل شیلددار: برای کاربردهای نیازمند کنترل تداخل؛ ساختار شیلد و روش اتصال آن باید با تجهیز و طراحی EMC هماهنگ باشد.

کابل حرکت پیوسته: برای انرژی گاید یا حرکت ماشین؛ شعاع خمش دینامیکی، سرعت و عمر آزمون شده ملاک هستند.

سرسیم، کابلشو و کانکتور: باید با جنس و ساختار هادی، مقطع و روش اتصال سازگار باشند.

راهنمای انتخاب فنی

1. جریان مجاز کابل را برای روش نصب واقعی محاسبه کنید. نصب روی سینی، در لوله یا زیر خاک و تجمع کابل ها شرایط یکسانی ندارند.

2. افت ولتاژ در کار عادی و در صورت لزوم هنگام راه اندازی را کنترل کنید؛ طول مسیر در انتخاب سطح مقطع اثر مستقیم دارد.

3. تحمل حرارتی اتصال کوتاه و هماهنگی با تجهیز حفاظتی باید بررسی شود؛ انتخاب صرفا از جدول آمپر کافی نیست.

4. مقاومت روکش به روغن، UV، مواد شیمیایی و شرایط محیط را از کاتالوگ بخوانید. واژه صنعتی به تنهایی هیچ یک را تضمین نمی کند.

5. برای کابلشو و سرسیم، ابزار پرس، قالب و دستورالعمل سازنده را با اتصال هماهنگ کنید. اتصال نامناسب می تواند نقطه داغ ایجاد کند.

نکته مهم در جایگزینی و خرید

کابل افشان معمولی لزوما برای حرکت رفت و برگشتی دائم مناسب نیست. در انرژی گاید باید کابل با قابلیت حرکت مکرر و شعاع خمش مجاز انتخاب شود. همچنین جایگزینی هادی مسی با آلومینیومی نیازمند بررسی مقطع و اتصال سازگار است، نه صرفا تغییر نام جنس در سفارش.

اطلاعات لازم برای استعلام

• نوع کاربرد، ولتاژ، جریان و طول مسیر

• تعداد رشته، سطح مقطع، جنس و ساختار هادی

• روش نصب، دما، تجمع کابل ها و شرایط محیط

• نیاز به شیلد، زره، مقاومت روغن یا حرکت پیوسته

• متراژ، نوع بسته بندی و مشخصات اتصالات دو سر

عوامل موثر بر قیمت

جنس و سطح مقطع هادی، ساختار عایق و روکش، شیلد، زره، متراژ و الزامات آزمون بر قیمت اثر دارند. برای مقایسه تامین کنندگان، مشخصات فنی و واحد متراژ باید یکسان باشد.

پرسش های متداول

کابل با مقطع یکسان همیشه جریان یکسان تحمل می کند؟
خیر. عایق، دما، نصب و گروه بندی کابل ها ظرفیت مجاز را تغییر می دهند.

برای انتخاب کابل انرژی گاید، افشان بودن کافی است؟
خیر. کابل باید برای حرکت پیوسته و شرایط مکانیکی مورد نظر مشخص شده باشد.

استانداردها و منابع فنی

IEC 60228:2023 مشخصات هادی کابل، از جمله مقاومت هادی و سطح مقطع نامی را در دامنه خود تعیین می کند؛ این استاندارد به تنهایی تایید تمام ویژگی های کابل کامل نیست. برای انتخاب و نصب سیستم سیم کشی در تاسیسات فشار ضعیف، IEC 60364-5-52:2009+A1:2024 مرجع مرتبط با روش نصب، ظرفیت جریان، سطح مقطع و افت ولتاژ است. الزامات پروژه و مقررات محل نصب نیز باید کنترل شوند.

IEC 60228:2023؛ هادی کابل

IEC 60364-5-52:2009+A1:2024؛ سیستم های سیم کشی

Schneider Electric؛ روش انتخاب سطح مقطع کابل

igus؛ کابل و هدایت در حرکت ماشین

این راهنما برای انتخاب اولیه و آماده کردن استعلام است. انطباق هر کد کالا باید از مدارک همان مدل و الزامات پروژه تایید شود.
