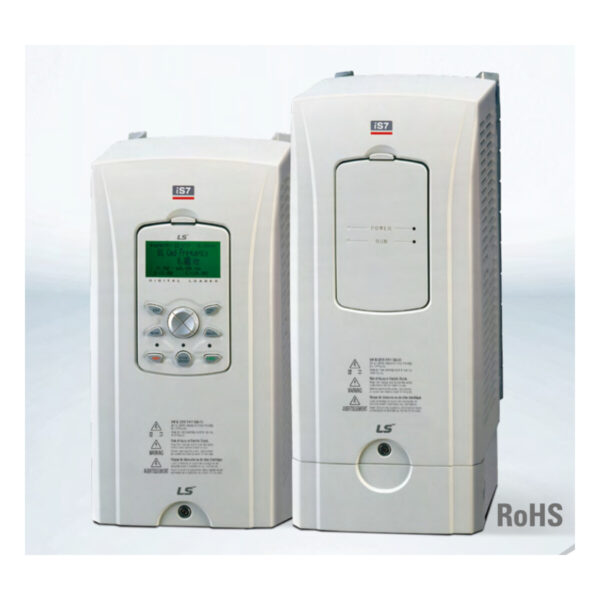

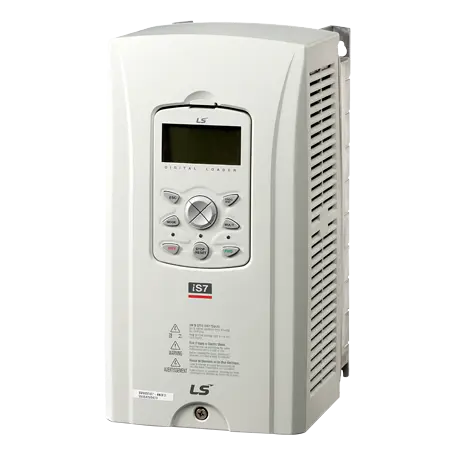

معرفی اینورتر LS سری iS7
اینورتر LS سری iS7 که با عبارت‌های اینورتر ال اس iS7 و درایو LS IS7 نیز جست‌وجو می‌شود، از محصولات LS Electric و یک درایو صنعتی برای کنترل سرعت و گشتاور موتورهای AC در کاربردهای عمومی و سنگین است. این خانواده از روش‌های V/F، جبران لغزش، کنترل برداری بدون سنسور و کنترل برداری با انکودر پشتیبانی می‌کند. برای انتخاب درست، فقط توان موتور کافی نیست؛ کلاس ولتاژ، جریان نامی، نوع بار، ظرفیت اضافه‌بار، روش کنترل و تجهیزات جانبی باید با کد کامل دستگاه تطبیق داده شوند.
قیمت اینورتر LS iS7 به توان، کلاس ولتاژ، نوع کی‌پد، آپشن‌های ارتباطی و کد کامل سفارش بستگی دارد؛ برای استعلام دقیق، کد فنی یا عکس پلاک را ارسال کنید.
برای آشنایی با جایگاه این تجهیز در سیستم کنترل، راهنمای اتوماسیون صنعتی و برای کابل، حفاظت و تجهیزات تابلو صفحه برق صنعتی را ببینید.
محدوده ولتاژ و توان در کاتالوگ رسمی
در کاتالوگ رسمی جهانی iS7، دو کلاس ولتاژی اصلی درج شده است. کلاس ۲۰۰ ولت iS7 ورودی سه‌فاز دارد و نباید به‌عنوان مدل تک‌فاز معرفی شود. بازه‌های زیر مربوط به همان کاتالوگ رسمی هستند؛ دامنه قابل سفارش در هر کشور یا سال ممکن است متفاوت باشد و باید با کد دقیق بررسی شود.
| کلاس | ورودی نامی | بازه توان کاتالوگ | نکته انتخاب |
|---|---|---|---|
| ۲۰۰ ولت | سه‌فاز ۲۰۰ تا ۲۳۰ ولت | ۰٫۷۵ تا ۷۵ کیلووات | تطبیق ولتاژ شبکه و موتور الزامی است |
| ۴۰۰ ولت | سه‌فاز ۳۸۰ تا ۴۸۰ ولت | ۰٫۷۵ تا ۳۷۵ کیلووات | توان موجودی بازار با کد دقیق کنترل شود |
توجه: صفحه منطقه‌ای LS Electric America بازه‌های متفاوتی تا ۹۰ کیلووات در کلاس ۲۰۰ ولت و تا ۴۵۰ کیلووات در کلاس ۴۰۰ ولت نشان می‌دهد. این تفاوت، اهمیت بررسی کد، منطقه عرضه و کاتالوگ همان مدل را نشان می‌دهد؛ بنابراین نجات صنعت برای استعلام قطعی به عکس پلاک یا کد سفارش کامل نیاز دارد.
روش‌های کنترل و محدوده فرکانس
- کنترل V/F برای کاربردهای عمومی پمپ، فن و ماشین‌آلات
- V/F با فیدبک انکودر و جبران لغزش برای کنترل دقیق‌تر
- کنترل برداری بدون سنسور برای پاسخ گشتاور بهتر بدون انکودر
- کنترل برداری حلقه‌بسته با انکودر برای کاربردهای نیازمند دقت بیشتر
- فرکانس خروجی عمومی تا ۴۰۰ هرتز؛ سقف مجاز بسته به حالت کنترل متفاوت است
- در اطلاعات رسمی، حداکثر فرکانس برای Sensorless-1 تا ۳۰۰ هرتز و برای Sensorless-2 یا Vector تا ۱۲۰ هرتز ذکر شده است
ظرفیت اضافه‌بار و حفاظت‌ها
در انتخاب iS7 باید نوع بار CT یا VT مشخص شود. کاتالوگ رسمی برای کاربری گشتاور ثابت، ظرفیت اضافه‌بار ۱۵۰٪ برای یک دقیقه و ۲۰۰٪ برای ۲۲ ثانیه را ذکر می‌کند. برای کاربری گشتاور متغیر، ظرفیت ۱۱۰٪ برای یک دقیقه درج شده است. این مقادیر جایگزین محاسبه مهندسی جریان موتور، سیکل کاری و شرایط محیطی نیستند.
حفاظت‌های درج‌شده برای این خانواده شامل اضافه‌ولتاژ، افت ولتاژ، اضافه‌جریان، افزایش دما، حفاظت حرارتی موتور، قطع فاز ورودی یا خروجی، اضافه‌بار، خطای ارتباط، از دست رفتن فرمان فرکانس و خرابی فن است. تنظیم پارامترها باید متناسب با موتور و فرایند انجام شود.

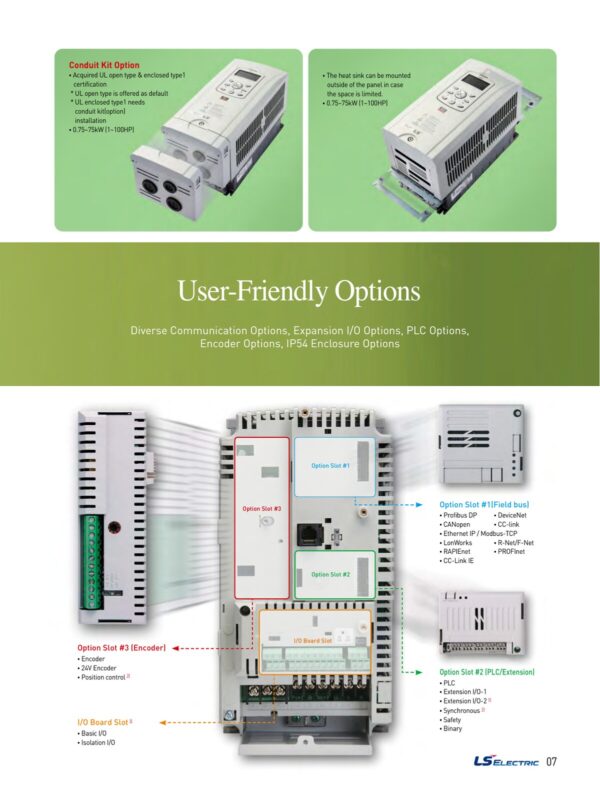

ارتباطات و تجهیزات اختیاری
iS7 به ارتباط RS-485 و Modbus RTU مجهز است و با کارت‌های اختیاری می‌تواند در شبکه‌های صنعتی مختلف استفاده شود. پشتیبانی دقیق از پروتکل‌هایی مانند PROFIBUS-DP، PROFINET، EtherNet/IP، Modbus TCP یا CANopen به کارت و نسخه تجهیز وابسته است؛ پیش از خرید باید کد کارت، Firmware و سازگاری آن با درایو کنترل شود.
کارت انکودر، توسعه I/O، یونیت ترمز، مقاومت ترمز، چوک ورودی یا خروجی، فیلتر EMC و کی‌پد از جمله اقلامی هستند که ممکن است براساس پروژه لازم شوند. نوع محفظه و درجه حفاظت نیز در همه توان‌ها یکسان نیست؛ ادعای IP باید از روی کد و دیتاشیت همان مدل تأیید شود.
برای انتخاب و استعلام LS iS7 چه اطلاعاتی بفرستیم؟
- کد کامل روی پلاک، برای مثال تمام بخش‌های کدی که با SV شروع می‌شود
- توان، جریان، ولتاژ و فرکانس نامی موتور
- ولتاژ و تعداد فاز شبکه ورودی
- نوع بار مانند پمپ، فن، نوار نقاله، کمپرسور، بالابر یا اکسترودر
- نیاز به اضافه‌بار سنگین، ترمز، انکودر یا شبکه صنعتی
- دمای محیط، ارتفاع نصب، نوع تابلو و درجه حفاظت موردنیاز
- تصویر واضح پلاک درایو قبلی و موتور، در صورت تعویض تجهیز
کدخوانی اینورتر LS iS7
کد کامل روی پلاک، توان و پیکربندی دقیق درایو را مشخص می‌کند. برای نمونه، کد SV0008iS7-4NOFD را می‌توان براساس جدول مدل و نوع رسمی LS Electric به بخش‌های زیر تقسیم کرد. چیدمان پسوندها ممکن است با توان یا منطقه عرضه تغییر کند؛ بنابراین انتخاب نهایی باید با همان کد کامل و کاتالوگ مربوط به آن انجام شود.
| بخش کد | معنی | توضیح نمونه |
|---|---|---|
| SV | خانواده درایو LS Starvert | پیشوند مدل |
| 0008 | کد ظرفیت موتور | ۰٫۷۵ کیلووات در رده CT |
| iS7 | نام سری | سری iS7 |
| 2 / 4 | کلاس ولتاژ ورودی | ۲: سه‌فاز ۲۰۰–۲۳۰ ولت؛ ۴: سه‌فاز ۳۸۰–۴۸۰ ولت |
| N / S | کی‌پد | N: بدون کی‌پد؛ S: کی‌پد گرافیکی GLCD |
| O / E / P | نوع محفظه UL | O: باز؛ E: محفظه Type 1؛ P: محفظه Type 12 |
| F | فیلتر EMC | وجود F یعنی فیلتر EMC |
| D | راکتور DC | وجود D یعنی DC Reactor |
کدهای متداول ظرفیت موتور
| کد ظرفیت | توان CT | کد ظرفیت | توان CT |
|---|---|---|---|
| 0008 | ۰٫۷۵ kW | 0075 | ۷٫۵ kW |
| 0015 | ۱٫۵ kW | 0110 | ۱۱ kW |
| 0022 | ۲٫۲ kW | 0150 | ۱۵ kW |
| 0037 | ۳٫۷ kW | 0185 | ۱۸٫۵ kW |
| 0055 | ۵٫۵ kW | 0220 | ۲۲ kW |
در توان‌های بالاتر نیز کدهایی مانند 0300، 0370، 0450، 0550 و 0750 به‌ترتیب به رده‌های ۳۰، ۳۷، ۴۵، ۵۵ و ۷۵ کیلووات اشاره می‌کنند. ظرفیت قابل استفاده در حالت CT یا VT و کلاس ولتاژ باید جداگانه بررسی شود.
وضعیت چرخه عمر و جایگزینی با S300
LS Electric یک راهنمای رسمی برای انتقال از iS7 به S300 منتشر کرده است. وجود این راهنما به‌تنهایی به معنی توقف تولید همه مدل‌های iS7 در همه مناطق نیست. وضعیت Active، Legacy یا Discontinued باید برای کد سفارش دقیق و منطقه عرضه بررسی شود. جایگزینی iS7 با S300 نیز ممکن است به کنترل ابعاد، سیم‌بندی، پارامترها، کارت‌های ارتباطی و رفتار فرایند نیاز داشته باشد و نباید صرفاً براساس توان انجام شود.
کاربردهای متداول
این خانواده در نوار نقاله، پمپ و فن، کمپرسور، میکسر، اکسترودر، جرثقیل، بالابر و ماشین‌آلات صنعتی استفاده می‌شود. انتخاب نهایی به منحنی گشتاور، تعداد استارت، زمان شتاب و توقف، نیاز به ترمز و شرایط محیطی بستگی دارد.
سؤالات متداول اینورتر LS iS7
آیا iS7 کلاس ۲۰۰ ولت ورودی تک‌فاز دارد؟
خیر؛ در کاتالوگ رسمی مورد استناد، کلاس ۲۰۰ تا ۲۳۰ ولت iS7 با ورودی سه‌فاز معرفی شده است.
آیا همه مدل‌های iS7 دارای درجه حفاظت IP54 هستند؟
خیر. نوع محفظه و درجه حفاظت با توان، کد و منطقه عرضه تغییر می‌کند و باید برای همان مدل بررسی شود.
کد SV0008iS7-4NOFD چه معنایی دارد؟
این کد به خانواده Starvert، ظرفیت ۰٫۷۵ کیلووات، سری iS7، کلاس سه‌فاز ۳۸۰ تا ۴۸۰ ولت، بدون کی‌پد، محفظه باز، فیلتر EMC و راکتور DC اشاره می‌کند. سفارش باید با کد کامل روی پلاک تطبیق داده شود.
آیا S300 جایگزین مستقیم iS7 است؟
نه در همه موارد. راهنمای رسمی انتقال وجود دارد، اما تطبیق برق، مکانیک، کنترل و ارتباطات باید برای هر پروژه انجام شود.
منابع رسمی: کاتالوگ رسمی LS iS7، صفحه منطقه‌ای LS Electric America و راهنمای رسمی انتقال iS7 به S300.
ذکر نام LS Electric به معنی نمایندگی رسمی نجات صنعت نیست. تأمین کالا براساس استعلام، کد فنی و امکان تهیه انجام می‌شود.
بازبینی فنی: حسین نجاتی — کارشناس برق قدرت و تأمین تجهیزات صنعتی
آخرین بازبینی: شهریور ۱۴۰۵
مبنای اطلاعات: کاتالوگ و مستندات رسمی LS Electric و بررسی فنی کد تجهیز.
